Силовая электрическая схема споттера давно прошла стадии разработки, экспериментов и используется для рихтовки авто в разнообразных вариантах. После приобретения опыта работы с устройством возник вопрос автоматического управления режимами работы устройства с более точными регулировками и необходимыми защитами. Споттер с режимом аппарата точечной сварки и споттер как сварочный аппарат для работы электродом должны иметь различную длительность и мощность импульса. Точка сварки может получиться слабой или слишком крепкой, что создаст дополнительные трудности при ремонте авто.

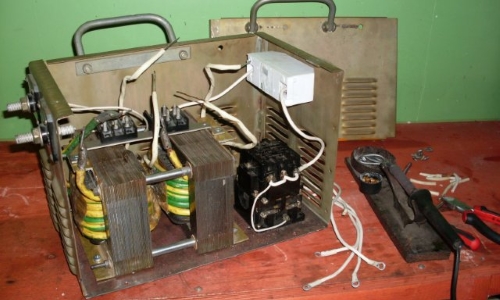

Самодельный споттер

Фото 1. Споттер незаменим при проведении автомобильных кузовных работ.

Основные параметры, которым нужна точная регулировка для качественного результата работы, это мощность импульса и его длительность. Предлагаемая схема позволит подбирать и сохранять установки параметров как в режиме сварочный аппарат, так и делая точечную сварку.

Схема собрана на трех платах и состоит из двух функциональных частей:

  1. Плата, на которой расположен блок питания. Внешний вид можно посмотреть на фото 1.
  2. Две платы, на одной из которых расположен контролер и вторая с кнопками переключения и четырехразрядным индикатором.

Блок питания и его схема

Схема намотки трасформатора

Схема намотки трасформатора.

Схема блока питания показана на рис.1. Условно ее можно разделить на три составные части:

  • цепь питания первичной обмотки понижающего трансформатора;
  • понижающий трансформатор;
  • вторичная обмотка с диодным мостом и стабилизатором напряжения.

В цепи первичной обмотки трансформатора установлен сетевой фильтр, обычно используемый в импульсных блоках питания. Здесь он используется для защиты микросхемы контролера от импульсов, создающихся в сетевом напряжении при работе споттера.

Трансформатор можно использовать любой с напряжением 220 В/24 В при работе от сети в 220 В. При работе от сети в 380 В нужно применить соответствующий трансформатор и сетевой фильтр.

К вторичной обмотке подключен диодный мост со сглаживающими конденсаторами и стабилизатор напряжения на микросхеме LM2574. С выхода микросхемы напряжение номиналов в 5 В подается на выходной разъем Х1 через цепочку LC – фильтра для устранения высокочастотных помех. Отмеченные пунктиром соединительные линии должны быть минимальной длины и располагаться по возможности ближе ко второй ножке микросхемы IC1.

Схема блока питания

Рисунок 1. Схема блока питания.

Напряжение на клемме 1 разъема Х1 используется контроллером для определения нулевого уровня.

Напряжение с клеммы 7 разъема Х1 используется для запуска контроллера при положительной полуволне сетевого напряжения.

Изготовленная своими руками схема при отсутствии ошибок в сборке начинает работать без дополнительных настроек. Наличие напряжения в 5 В будет контролировать светодиод LED1.

Пускатель К1 предназначен для подключения сетевого напряжения при замыкании выключателя S1.

Вместо него можно использовать автоматический выключатель с защитой нужного номинала или подключать напряжение напрямую, при наличии предохранителей в питающий сети.

Вернуться к оглавлению

Управление силовым тиристором точечной сварки споттер

Внешний вид платы блока управления с контроллером

Фото 2. Внешний вид платы блока управления с контроллером.

Для управления силовым тиристором или симистором используется микросхема МОС3052. Эта серия микросхем специализирована для использования в устройствах подобного типа и при замене на аналоги. При этом необходимо внимательно оценить технические характеристики предлагаемого варианта.

При питании схемы от сетевого напряжения 380 В необходимо использовать симистор типа ВТА40 – 800v, соответственно рабочее напряжение конденсатора С11 630 В, защитные варисторы R14 и R15 типа 20D241. Для установки симистора нужно использовать радиатор. Конструкция элемента безопасна и не имеет соединения с теплоотводом. На радиатор для контроля температуры желательно установить термостат с температурой размыкания контактов 60-80°С. Аналогичным контролем можно оснастить силовой трансформатор. Аварийный сигнал от термостатов можно подключить к контроллеру для остановки работы при превышении температуры выше допустимой, с отображением соответствующего сигнала на индикаторах.

Для споттеров большой мощности можно рекомендовать другой вариант схемы управления тиристорами. В ней применяются тиристоры типа 70TPS12, для управления которыми использованы оптроны МОС3052. Тиристоры этого типа имеют электрическое соединение с теплоотводами и должны устанавливаться на раздельные радиаторы или с диэлектрическими прокладками.

Вернуться к оглавлению

Схема управления с блоком индикаторов точечной сварки споттер

Схема блока управления для споттера

Рисунок 2. Схема блока управления для споттера.

Внешний вид платы блока управления с контроллером показан на фото 2.

На фотографии показан внешний вид блока индикаторов с кнопками управления без декоративной панели. Панель индикаторов с кнопками и установленной декоративной панелью показана на другом фото 3.

Схема управления имеет минимум вспомогательных элементов. Управление всеми процессами осуществляется микроконтроллером типа AtMega 16, установленном в исполнении DIP. Элемент производителя фирмы Atmel имеет невысокую стоимость и большое количество выводов. Устройство контролера позволяет использовать входные и выходные сигналы на любые ножки микросхемы, поэтому плата получается максимально упрощенной. Кроме возможностей конфигурации, контролер оснащен оперативной и энергонезависимой памятью большой емкости и др. В схеме управления споттером его возможности использованы примерно на 20 %.

Вернуться к оглавлению

Краткое описание работы точечной сварки споттер

Принципиальная схема блока управления показана на рисунке (рис.2). При поступлении напряжения питания загружаются сохраненные в энергонезависимой памяти данные для первой кнопки. На индикаторе отображается выдаваемая контролером информация. Параллельно с выводом информации выполняется контроль состояния кнопок, при обнаружении сработавшей кнопки запускается соответствующая подпрограмма. Информация на табло обновляется в связи с новым запросом.

При каждом срабатывании контактов кнопок раздается звуковой сигнал, его отсутствие означает неисправность или зависание контроллера.

Панель индикаторов споттера

Фото 3. Панель индикаторов споттера.

При помощи кнопок можно выбрать необходимый режим работы, установить нужные параметры импульса. Подобранный режим можно сохранить в памяти для последующего использования.

В режиме «Работа» контроллер работает следующим образом:

  1. Индикаторы отключаются, контроллер контролирует уровень напряжения на контакте AIN1.
  2. При снижении напряжения до нулевого уровня запускается счетчик с установленным периодом паузы.
  3. По окончании отсчета выдается команда на микросхему управления тиристором (симистором). Процесс повторяется на каждом периоде сетевого напряжения для использования только положительной половины периода. Это усовершенствование позволяет избежать режима магнитного насыщения железа.

Контроль сетевого напряжения происходит по цепочке от блока питания, через контакт разъема Х-1 на контакт контроллера SIN. Элементы VR2 и Q2 корректируют форму сигнала. Напряжение на открытие симистора подается на разъем Х3, контакты 1 и 2.

Вернуться к оглавлению

Состав схемы управления точечной сварки споттер

Дополнительно с контроллером использованы разгружающие ключи IC2 для предохранения микросхемы процессора от перегрузок. Микросхема IC3 применена из-за недостаточного количества выводов на процессоре. Используется в качестве регистра памяти с параллельным выходом и последовательным входом. В зависимости от полученного кода включается определенный светодиод. Цифровые индикаторы имеют семь сегментов, подключенных к общему катоду. В общую схему соединяются дорожками платы. В качестве LED5-10 можно использовать любые светодиоды, подобрав необходимый цвет.

Устройство для звука должно иметь собственный генератор с рабочим напряжением 5 В. Пассивные элементы можно применять любых марок с точностью номиналов до 20 %.

Для программирования контролера необходимо установить соответствующий разъем, подключенный к выводам микропроцессора: MOSI, MISO, SCK, Reset, Gnd. Прошивку можно выполнять на программаторе или на компьютере с установленной специальной программой. Существует несколько вариантов различных программ, помогающих выполнять прошивку процессоров различного назначения. Основное внимание в них уделено работе устройства как аппарата точечной сварки. Споттер в переводе означает “точка”.
