Как изготовить аппарат для сварки скруток?

  • 21 ноября
  • 4079 просмотров
  • комментариев
  • 41 рейтинг

Как применяется аппарат для сварки скруток? Скрутка проводов состоит из меди, а медные провода очень часто распространены в электрике. Данное соединение можно провести тремя способами, такими как опрессовка, сжим и сварка. Самым качественным способы профессионалы считают сварку. Но, чтобы заниматься сваркой меди, надо знать, что температура плавления должна быть где-то 1080 градусов по Цельсию. Меньше температуру не рекомендуется использовать, так как медь сломается. Так что при работе агрегата для данного вида пайки надо иметь определенные навыки в работе.

Сварочный аппарат для сварки проводов

Сварочный аппарат для сварки проводов.

Прибор для сварки проводов должен иметь напряжение от 12 до 36 В. Самым хорошим вариантом является такой, чтобы аппарат имел функцию регулировки силы тока. Сам процесс пайки скруток составляет несколько секунд, в этот момент образуется капля для надежного крепкого соединения. Чтобы добиться максимального эффекта во время работы, необходимо учесть сечение и количество жил в проводе.

Для соединения применяют сварочные электроды, и сила тока при подаче на прибор будет зависеть от сечения и количества проводов. Так что давайте рассмотрим некоторые примеры подачи сварочного тока, а именно:

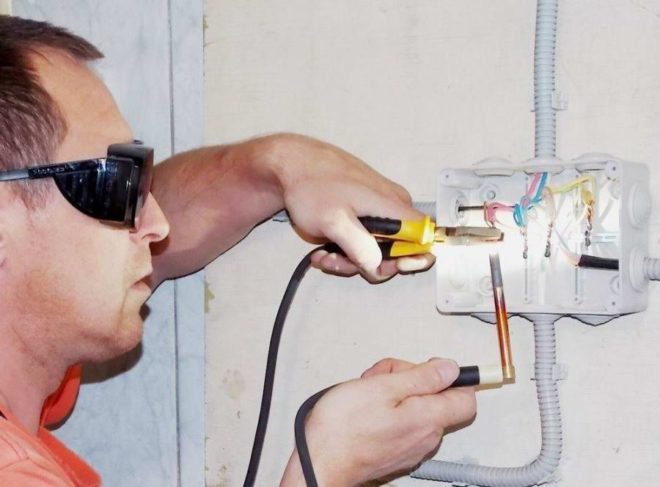

Соединение алюминиевых и медных проводов с помощью сварки

Соединение алюминиевых и медных проводов с помощью сварки.

  1. Если сечение провода 1,5 мм2, а количество медных проводов два, вам необходимо применять ток с мощностью 70 А.
  2. Если сечение 1,5 мм2, а количество медных проводов три, вам необходимо использовать ток с мощностью 80 А.
  3. Если сечение 2,5 мм2, а количество медных проводков два, вам необходимо использовать ток мощностью 100 А.
  4. Если сечение 2,5 мм2, а количество медных проводков четыре, вам необходимо использовать ток с мощностью 120 А.

Давайте рассмотрим, где можно применять аппарат для сварки скруток. Данный вид работы создается для того, чтобы провода прочно проводили через себя электрический ток. Такими объектами являются электрические щиты и шкафы, распределительные коробки, трансформаторы. Сварка скруток необходима во время выполнения ремонтных работ, на производстве и в быту.

Читайте также:

Какими бывают дефекты сварных швов.

Основные обозначения сварных швов на чертежах.

О сварке полипропиленовых труб читайте здесь.

Как происходит сварочный процесс?

Сам процесс состоит из нескольких главных этапов, которые необходимо знать каждому, кто собирается заниматься этим нехитрым делом. Сварочные этапы во время соединения скруток:

Материалы для изготовления сварочного аппарата для скруток

Материалы для изготовления сварочного аппарата для скруток.

  1. Необходимо взять кухонный нож или специальный строительный, а затем аккуратненько подрезать оболочку провода и снять нужные вам сантиметры.
  2. Для создания скруток берем несколько жил и скручиваем длиной около трех сантиметров.
  3. На место, где необходимо запаять, нужно надеть зажим и подключить массу сварочного аппарата.
  4. Необходимо выставить силу тока на сварочном аппарате и дождаться, когда электрод нагреется до нужной температуры.

Сам процесс сварки займет у вас буквально пару секунд. В этот маленький промежуток времени должен образоваться маленький шар меди. Если передержать установленное время, то концы проволоки просто расплавятся и станут очень ломкими. После того как закончится процесс работы, вам необходимо будет изолировать голые провода, а потом уже подключать напряжение.

На промышленных предприятиях применяют большие переносные сварочные агрегаты, к которым подключен многожильный силовой кабель, а напряжение подается с очень большой силой. Но для домашнего быта вам подойдет аппарат на электронно-компьютерной плате. Дополнительно используется маленькая головка на сам аппарат и регулировка напряжения параметров и силы тока. Бывает так, что лишних средств не имеется для приобретения сварочного аппарата. Вот тогда приходит мысль о создании такого агрегата своими руками. Но только необходимо помнить, что согласно государственным стандартам 22917-78 нужно применять сварочную дугу.

Вернуться к оглавлению

Сварочный аппарат для сварки скруток своими руками

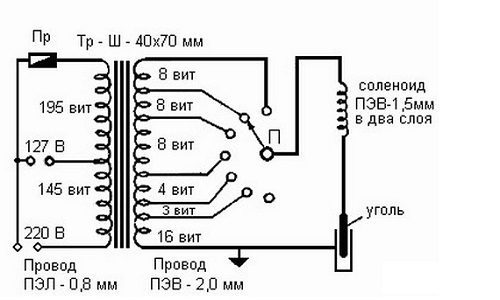

Электрическая схема аппарата для точечной сварки

Электрическая схема аппарата для точечной сварки.

Материалы и инструменты:

  • трансформатор;
  • зажимы;
  • угольный электрод;
  • алюминиевый кабель;
  • регулировка напряжения.

Если вам не по карману или нет лишних средств для приобретения данного вида устройства для домашнего использования, его можно изготовить своими руками.

Этот прибор можно сделать на основе трансформатора мощностью 450 Вт, дополнительно потребуется несколько подручных материалов.

Трансформатор можно использовать любой, но только чтобы у него была первичная медная обмотка толщиной 2х75 мм и вторичная обмотка на 6 мм с алюминиевым силовым кабелем. И дополнительно возьмите угольный электрод.

Помните, что в аппарате переменный электрический ток составляет от 30 до 40 А. Но максимальная точка напряжения составляет 15,5 Вт. Для того чтобы сделать ручку, которая будет выполнять функцию держателя электрода, вы можете использовать два зажима по типу «крокодил».

А для проводника вы можете использовать угольный электрод, который произведен из щетки троллейбусного контакта.

Самое главное преимущество в том, что прибор очень аккуратный в эксплуатации и прослужит вам не один год. Только не забывайте заряжать аккумулятор и обязательно следите за состоянием контактов. Ваш самодельный аппарат справится с любым видом работ. Конечно, самодельный агрегат не такой массивный, как тот, который используют на производстве. Он очень компактный, и его легко можно хранить в домашних условиях.

Можно, конечно, пойти в магазин и потратить достаточно большую сумму для приобретения сварочного аппарата, но зачем? Ведь сделанный своими руками вам обойдется дешевле, и будет чем похвастаться перед друзьями. Так что дерзайте и попытайтесь удивить не только себя, но и своих друзей новым приспособлением, сделанным своими руками. Ведь так приятно выполнять домашние работы и осознавать, что вы это сделали сами!
