Изготовление точечной сварки из микроволновки

  • 21 ноября
  • 128 просмотров
  • комментариев
  • 12 рейтинг
Оглавление: [скрыть]
  • Подготовка трансформатора для аппарата точечной сварки
    • Извлечение и разборка трансформатора
    • Сборка трансформатора и установка новой обмотки
  • Изготовление корпуса аппарата
  • Окончательная сборка аппарата для точечной сварки
  • Установка рабочих рычагов и осуществление процесса сваривания заготовок

Очень часто возникает в домашнем хозяйстве потребность в наличии точечной сварки.

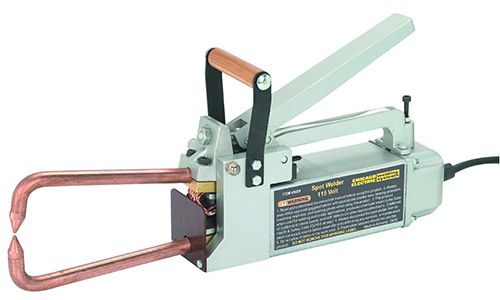

Покупная точечная сварка

При точечной сварке нагрев металла осуществляется путем прохождения тепла от одной детали к другой через место их контакта.

В домашних условиях можно сделать точечную сварку из микроволновки. Аппарат точечной сварки идеален для осуществления процесса сваривания нержавейки и оцинкованной листовой стали толщиной до 1 мм.

Подготовка трансформатора для аппарата точечной сварки

Из старой микроволновки извлекается только трансформатор.

Желательно, чтобы трансформатор был как можно мощнее, так как от этого параметра зависит сила тока, которую он вырабатывает, а чем выше сила тока, тем больше толщина металла, которую можно будет сваривать при помощи созданного агрегата.

Вернуться к оглавлению

Извлечение и разборка трансформатора

Схема устройства трансформатора

Схема устройства трансформатора

При извлечении трансформатора из конструкции микроволновки требуется соблюдать особую осторожность, так как даже в выключенном состоянии некоторые детали способны причинить вред здоровью человека путем нанесения удара электрическим током. Извлеченный трансформатор включает в своей конструкции сердечник и две обмотки. Первичная обмотка состоит из толстого провода и имеет небольшое количество витков. Вторичная обмотка сделана из более тонкого медного провода и имеет большое количество витков.

Извлеченный трансформатор требуется переделать. Потребуется заменить вторичную обмотку. Скрепление элементов сердечника осуществляется путем двух тонких сварных швов. Для того чтобы разобрать трансформатор и заменить вторичную обмотку, потребуется небольшая болгарка или ножовка по металлу, помимо этого, потребуется наличие молотка и долото. Все эти инструменты с легкостью позволят добраться до обмоток трансформатора.

При помощи ножовки по металлу или небольшой болгарки осуществляется срезание сварных швов, расположенных с двух сторон трансформатора. При помощи долота и молотка производится разъединение элементов трансформатора. После того как разобран трансформатор, осуществляется извлечение обмоток. В процессе извлечения первичной обмотки требуется соблюдать предельную аккуратность, чтобы во время проведения манипуляций не нанести повреждения покрытию обмотки. После извлечения первичной обмотки она откладывается в сторону, в дальнейшем этот конструктивный элемент потребуется при сборке трансформатора.

Намотка вторичной обмотки является достаточно плотной, а ее извлечение, как правило, сопряжено с некоторыми трудностями. По этой причине, если не планируется дальнейшего ее использования, лучше всего ее разрезать и извлечь из сердечника трансформатора по частям. Такой подход облегчит выполнение задачи.

Вернуться к оглавлению

Сборка трансформатора и установка новой обмотки

Схема обмотки трансформатора

Схема обмотки трансформатора.

Разобранный трансформатор представляет собой три отдельные части. Эти элементы представляют собой сердечник, разделенный на две части по сварным швам, а также аккуратно демонтированную первичную обмотку. После разборки трансформатора с его поверхности удаляется вся изоляционная бумага и клей.

Осуществив зачистку сердечника и основания, проводят монтаж родной первичной обмотки на трансформатор. Для намотки вторичной обмотки потребуется наличие медного кабеля, имеющего сечение такое же, как и прорези в сердечнике. Как правило, этот показатель равен 7 мм. Кабель вторичной обмотки наматывается в два витка.

После зачистки основания его крепят к сердечнику при помощи эпоксидного клея. До полного затвердевания клея трансформатор помещается в тиски и зажимается. Процесс высыхания эпоксидного клея занимает 24 часа.

Готовый трансформатор проходит тестирование. Оно осуществляется путем использования ампервольтметра. Напряжение составляет, при правильно подобранном проводе вторичной обмотки, немногим более 2 вольт, а показатель силы тока превышает 800 ампер. Этой силы тока вполне достаточно для того, чтобы осуществлять сваривание заготовок.

Вернуться к оглавлению

Изготовление корпуса аппарата

Чертеж для изготовления точечной сварки

Чертеж для изготовления точечной сварки.

Изготовление корпуса сварочного аппарата можно осуществить путем использования такого материала, как дерево. Точных размеров не существует, так как все зависит от размеров исходного трансформатора, который имела микроволновка. Изготовить все детали можно при помощи циркульной пилы. После изготовления компонентов корпуса края заготовок закругляются при помощи использования фрезы. При изготовлении рычага в его корпусе делается вырез для того, чтобы легко осуществлять его подъем до упора в корпус. В задней панели корпуса делается два отверстия, рассчитанных под сетевой провод и выключатель.

После того как все детали корпуса изготовлены, они подвергаются шлифовке, грунтовке и окрашиванию. На верхней панели корпуса закрепляется при помощи саморезов ручка для двери, которая служит для удобства транспортировки. Сборка корпуса осуществляется при помощи саморезов и гвоздей.

При изготовлении самодельного аппарата для точечной сварки используются следующие материалы:

  • ручка для двери;
  • выключатель;
  • шнур электрический для питания аппарата;
  • держатели из меди для контактных электродов;
  • провод медный одножильный для изготовления контактных электродов, диаметром не менее 5 мм;
  • саморезы.

Помимо перечисленных материалов, в работе потребуется использовать такие инструменты, как молоток, отвертка, кусачки, плоскогубцы и молоток.

Вернуться к оглавлению

Окончательная сборка аппарата для точечной сварки

Медный прут для изготовления контактной сварки

Для изготовления контактной группы необходимо использовать медный прут.

После высыхания окрашенного корпуса можно приступать к процессу окончательного монтажа агрегата. Контактная группа изготавливается из медного провода. Для изготовления контактной группы потребуется наличие медного прутка длиной 2,5 см. Готовые контактные электроды зажимаются в специальных держателях при помощи винтов обычной отверткой. На задней панели закрепляется выключатель, кабель для подключения к сети протягивается через соответствующее отверстие и закрепляется. Трансформатор закрепляется в корпусе устройства на деревянном основании при помощи саморезов. После этого подключаются питающие провода и провод заземления.

Дополнительно для контроля работы аппарата устанавливается выключатель на рабочем рычаге. Установка этого выключателя позволяет работать устройству при включенном центральном выключателе только в случае его использования, то есть после опускания рычага и замыкания электродов. Точечная сварка при наличии такого выключателя становится достаточно энергоэкономным устройством, которое, находясь во включенном состоянии, не потребляет электрическую энергию, а потребление происходит в случае замыкания электродов сварочного аппарата. При подключении проводов требуется обеспечить качественный контакт и изоляцию.

Вернуться к оглавлению

Установка рабочих рычагов и осуществление процесса сваривания заготовок

Боковые стенки корпуса устанавливаются на свои места и закрепляются при помощи саморезов. Рычаги закрепляются тем способом, который является наиболее удобным для мастера. Контактные электроды устанавливаются на торцах рычагов. Для удобства в работе контактные провода вторичной обмотки разводятся в разные стороны. Для постоянного нахождения верхнего рычага в поднятом состоянии, что является очень удобным в процессе использования устройства, требуется при помощи обычной резинки в натянутом состоянии соединить верхний рычаг с корпусом.

https://youtu.be/tf5-uJ_pn-o

Для осуществления точечной сварки требуется поместить тонкие листы металла между электродами рычагов и опустить верхний рычаг на 3-4 секунды. Замыкание контактов приводит к прохождению мощного импульса тока через заготовки, что ведет к разогреву металла до температуры его плавления.

В процессе сваривания металлов, имеющих цинковое покрытие, выделяется большое количество паров и окислов цинка, что наносит большой вред здоровью человека. По этой причине работы по свариванию заготовок из оцинкованной стали требуется проводить в помещении, имеющем мощную вентиляцию. В процессе работы сварочного аппарата происходит постепенное выгорание медных электродов, которые после выхода их из строя заменяются новыми.

https://youtu.be/tqzsJJ24GiQ

Точечная сварка такой конструкции, изготовленная на основе трансформатора, который устанавливается в микроволновую печь, является просто незаменимым устройством в домашнем хозяйстве, так как позволяет осуществлять сваривание любых металлических конструкций с толщиной металла до 1,5 мм.
