Технологии и оборудование сварки низкоуглеродистых сталей

  • 12 Январь
  • 0 просмотров
  • комментариев
  • 16 рейтинг
Оглавление: [скрыть]
  • Подготовка деталей
    • РДС покрытыми электродами
    • Полуавтоматическая и автоматическая сварка
    • Сварка порошковой проволокой

Стали с низким содержанием углерода относятся к хорошо свариваемым. Однако сварка низкоуглеродистых сталей должна соответствовать ряду требований. Соединение должно быть равнопрочным основному металлу, а дефекты шва должны полностью отсутствовать. Для достижения этой цели применяются различные технологические ухищрения.

Сварка

Перед тем как приступить непосредственно к сварке деталей необходимо стальной щеткой зачистить поверхность кромок.

Подготовка деталей

При сварке низколегированных малоуглеродистых сталей сформировать качественный сварной шов можно несколькими способами. Чаще всего применяются следующие методы:

  • газовая сварка;
  • РДС электродами с любым покрытием;
  • сварка в среде углекислого газа плавящимся электродом;
  • АСФ;
  • сварка порошковой проволокой.

Независимо от способа, соединяемые части должны быть установлены специальное сборочное оборудование для надежной фиксации. При использовании дуговых способов свариваемые изделия можно предварительно прихватить покрытым электродом или полуавтоматическим способом в среде защитного углекислого газа. Длина прихваток выбирается исходя из толщины металла. Площадь сечения прихваток должна составлять около трети площади сечения шва, но не должна превышать 30 мм2.

Схема аргонной сварки фольфрамовыми электродами

Схема аргонной сварки фольфрамовыми электродами.

Качество прихваток в данном случае играет большую роль, поэтому перед выполнением процедуры их необходимо проверить на наличие дефектов. Если в прихватке обнаруживается трещина, ее необходимо удалить и нанести заново. Для выполнения электрошлаковой сварки деталей между ними следует расположить зазор с расширением к концу шва. Детали фиксируются скобами, которые удаляются по мере формирования валика. Перед АСФ по концам шва необходимо расположить выводные рамки для того, чтобы избежать недостаточного провара вначале и обеспечить вывод кратера в конце шва.

Газовая, ручная дуговая и полуавтоматическая сварка обычно выполняется на весу. При АСФ отсутствие дефектов шва обеспечивается правильным выбором режима сварки. Также свариваемые кромки нужно очистить от разного рода загрязнений.

При дуговой сварке ответственных конструкций следует накладывать швы с 2 сторон. При большой толщине металла желательно накладывать несколько швов. Таким образом можно достичь оптимального состава металла шва. Если в сварочном соединении появились какие-либо дефекты, металл на этом участке следует удалить, очистить и подварить.

Вернуться к оглавлению

РДС покрытыми электродами

РДС низкоуглеродистых сталей выполняется электродами групп Э38, Э42 и Э46 с любым покрытием. Диаметр электрода и параметры сварки подбираются исходя из толщины свариваемых фрагментов. Оптимальными марками электродов являются УОНИ-13/45, СМ-5, МР-3 (для ответственных конструкций), АНО-1, АНО-2 и др.

Схема покрытого электрода

Схема покрытого электрода.

При РДС наименьшие напряжения и деформации получаются в нижнем пространственном положении. Поэтому все угловые и тавровые соединения лучше приводить в нижнее положение с помощью сборочных приспособлений.

Сварка газом – далеко не лучший способ соединения низкоуглеродистых сталей, но вполне может применяться. Процесс соединения осуществляется нормальным пламенем без использования флюсов присадочными проволоками СВ-08 с пониженным содержанием углерода во избежание окисления зоны сварки. Варить можно правым и левым способами. В первом случае мощность пламени должна составлять 120-150 л/мм, во втором – 100-130 л/мм. При газовой сварке невозможно достичь оптимальных механических свойств сварного шва, но их можно улучшить посредством нормализации, отжига или горячей проковки.

Вернуться к оглавлению

Полуавтоматическая и автоматическая сварка

Технология сварки низколегированных сталей полуавтоматом не позволяет получить шов, механические характеристики которого соответствуют параметрам основного металла. Это обусловлено тем, что процесс происходит без присадочного прутка, поэтому содержание марганца и силиция в металле шва очень незначительное. Для ответственных деталей лучше применять чистый аргон или гелий, в других случаях используется углекислый газ.

https://www.youtube.com/watch?v=Zw_GFTYbGik

Полуавтоматический и автоматический способы сварки низкоуглеродистых сталей ведется в нижнем пространственном положении сварочными проволоками Св-08Г2С или Св-08ГС. Для многослойных швов ответственных конструкций используется проволока 12ГС. Если конструкция будет работать в условия коррозионного изнашивания, следует использовать проволоку Св-08ХГ2С. Хром, содержащийся в ней, придает металлу шва коррозионную стойкость, препятствуя интенсивному изнашиванию детали в воде.

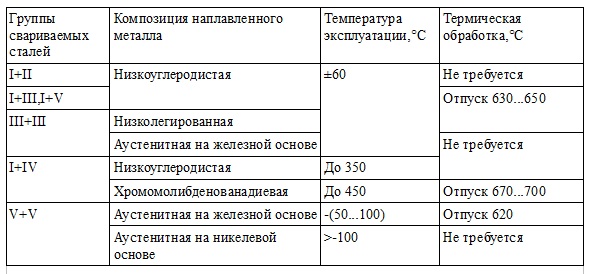

При сварке в среде углекислого газа необходимо обеспечить высокое его качество. Если CO2 будет перенасыщен водородом или азотом, это неизбежно приведет к образованию пор. Большое значение имеет напряжение на дуге, поскольку повышенная температура сварочной ванны может привести к выгоранию легирующих элементов и ухудшению прочностных свойств соединения. В связи с этим следует правильно выбирать режим сварки. Рекомендуется придерживаться значений, указанных в таблице.

Вернуться к оглавлению

Сварка порошковой проволокой

Этот способ считается одним из самых оптимальных для низкоуглеродистых сталей. Рекомендуемые марки проволоки и режимы сварки можно посмотреть в таблице.

При сварке ответственных деталей и агрегатов оптимальными проволоками станут ПП-АН4 и ПП-2ДСК.

https://www.youtube.com/watch?v=OZk2KE5L7WU

Их использование позволяет достичь максимальной прочности и ударной вязкости сварного соединения.


Responsive Menu Clicked Image
