Газовая горелка для пайки представляет собой устройство, которое предназначено для соединения легкосплавных конструкций путем пайки. Благодаря использованию газовых горелок и мягкому пламени, которое они формируют, можно аккуратно и равномерно прогревать материал заготовок, при этом не нанося урон структуре металла.

Схема устройства газовой горелки

Схема устройства газовой горелки.

Температура пламени такой горелки может достигать значения в 1950°С.

Этой температуры хватает для соединения элементов из меди и ее сплавов путем спайки с использованием твердых и мягких припоев.

Горелки для пайки: виды и конструкции устройства

Газовая горелка – распространенный инструмент, который пользуется популярностью как среди домашних умельцев, так и среди профессионалов. Этот инструмент с успехом применяется в хозяйственных и промышленных нуждах. Достаточно часто этот прибор используется мастерами при ремонте бытовой техники, такой как холодильники, кондиционеры и т.д.

При работе с инструментом для достижения требуемой высокой температуры, позволяющей осуществлять пайку металлов, используется сжатый горючий газ в виде бутан-пропановой смеси.

Газовые горелки для пайки, в зависимости от технических параметров, делят на несколько видов. Существуют ручные и стационарные горелки. В зависимости от области использования устройства делят на узкоспециализированные и многофункциональные. По типу сопла устройства для пайки делят на копьевые, сменные и вращающиеся. В зависимости от возможности контролировать пламя устройства делятся на горелки, имеющие пьезорозжиг или регулятор мощности.

Конструкция горелки достаточно проста. Она включает в себя сопло, вентиль для открытия газа, поступающего из баллона, насадку на сопло, кнопку розжига и газовый редуктор. В устройство портативных газовых паяльников входит узел крепления газового баллона. Процесс работы горелки для пайки происходит таким образом: перед запуском устройства открывается вентиль, осуществляющий подачу горючего газа, после попадания топлива в сопло горелки происходит его поджиг. Процесс поджига выполняться может несколькими различающимися между собой способами:

Расположение рассекателя в сопле газовой горелки

Расположение рассекателя в сопле газовой горелки.

  • пьезокнопкой;
  • электронным способом;
  • при помощи кремня.

Газовые паяльники в своей конструкции имеют спецкатализатор, представляющий собой керамическую решетку, покрытую слоем платинового напыления. Благодаря наличию платинового катализатора горение газа происходит более интенсивно и в процессе него не образуется копоть. После возгорания газа осуществляется установка температуры и длины пламени, требуемого при работе. Необходимые параметры пламени устанавливаются достаточно легко при помощи регулировки уровня подачи топлива в сопло горелки. Пламя регулируется таким образом, чтобы оно расплавляло припой, нагревало деталь, но не деформировало ее. Это является основным отличием газовой пайки от газовой сварки.

Вернуться к оглавлению

Область применения инструмента

Рабочая температура прибора может варьироваться от 550 до 2000°С. Возможность устанавливать различную температуру пламени позволяет работать как с мягкими, так и с твердыми припоями. Время разогрева горелки составляет от 10 до 30 секунд. Газовые паяльники, имея несколько режимов работы, позволяют осуществлять большое количество различных операций. Наиболее распространенными операциями, выполняемыми при помощи этого прибора, являются следующие:

  1. Пайка – применяется при проведении обработки различных контактов и проводов, помимо этого, осуществляется обработка элементов электронных плат. В случае выполнения этой операции используется специальный припой, представляющий собой соединительное вещество.
  2. Пайка с применением воздуха – операция расплавления припоя и пайки, которая проводится при помощи использования узконаправленной струи горячего воздуха.
  3. Горелка – операция, которая применяется чаще всего при прогреве плат, клеящих составов или каких-либо конструкций.
Таблица технических характеристик газовой горелки

Таблица технических характеристик газовой горелки.

Ручная установка для пайки при помощи газового пламени может применяться в любых условиях. Эти приборы не требуют наличия электрической энергии, что позволяет их применять даже в полевых условиях.

Чаще всего этот инструмент применяется в процессе работы с небольшими деталями, такими как электронные платы, контакты приборов и провода. Особую популярность оборудование получило среди строителей, монтажников и электриков, работающих на строительных объектах, не имеющих электрического снабжения. Горелку на объектах используют специалисты, которым приходится по долгу службы осуществлять пайку проводов и кабелей в местах, где доступ к электроэнергии ограничен.

Использование газового паяльника является незаменимым в следующих ситуациях:

  1. Пайка медного радиатора автомобиля. При необходимости осуществляется прогрев участка до момента, пока олово не начнет плавиться, после чего его разравнивают с добавлением проволоки, изготовленной из этого металла.
  2. Прогрев заржавевших элементов крепежа. Использование газовой горелки позволяет, осуществляя прогрев крепежа, ослабить его, что сильно облегчает его разборку.
  3. Пайка в процессе ремонта при отсутствии доступа к электричеству.

Помимо указанных, горелка может применяться в различных ситуациях, когда требуется в отсутствие электротока в полевых условиях получить высокую температуру.

Вернуться к оглавлению

Основные меры безопасности при работе с газовыми горелками

Правила техники безопасности при сварочных работах

Правила техники безопасности при сварочных работах.

Работая газовой горелкой, необходимо соблюдать определенные требования техники безопасности. Основными из них являются следующие:

  • запрещено применять оборудование в помещениях, имеющих слабую вентиляцию, помимо этого, нельзя его применять в непосредственной близости от легковоспламеняющихся и взрывчатых веществ;
  • работу с применением такого типа аппаратуры следует осуществлять в устойчивом положении, которое позволяет контролировать оборудование в любой непредвиденной ситуации;
  • во избежание получения ожога перед сменой насадки дается время на полное остывание, насадки в процессе работы оборудования способны разогреваться до 500°С.

Перед началом работы газовыми горелками для пайки требуется подробно изучить инструкцию по применению и в процессе работы не пренебрегать ей. Нарушение правил безопасности при пользовании газовой горелкой чревато получением серьезных травм в форме ожогов. Помимо этого, при работе в закрытом помещении без соответствующей вентиляции в течение длительного времени возможно появление признаков отравления организма продуктами горения газовой горелки и парами металлов, используемых в процессе пайки.

Вернуться к оглавлению

Как правильно выбрать газовый паяльник

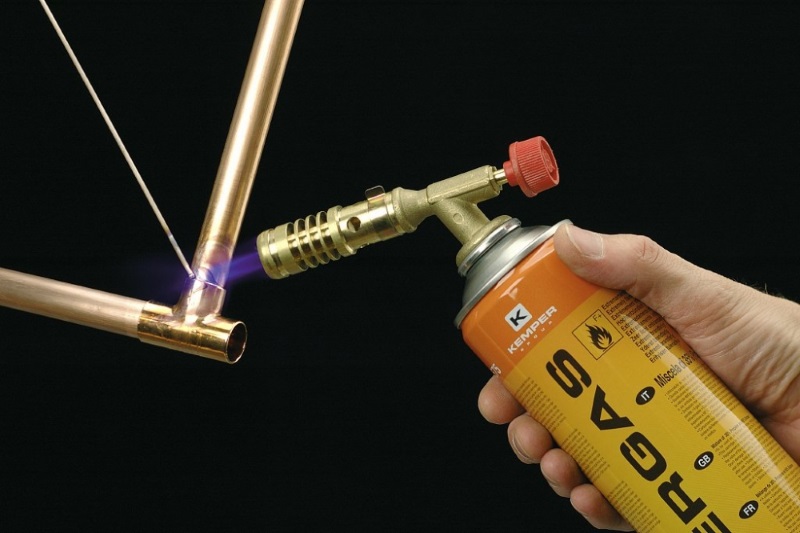

Пайка газовым паяльником

Газовым паяльником можно паять небольшие детали с применением твердых высокотемпературных припоев.

Чтобы правильно выбрать инструмент, требуется обратить внимание на несколько технических параметров работы устройства. Основными среди параметров, которые требуют отдельного рассмотрения, являются: максимальная температура пламени, наличие в конструкции регулятора уровня пламени, тип образуемого горелкой пламени.

Создаваемая пламенем горелки максимальная температура – температура, до которой возможен нагрев поверхности газового паяльника. Если этот тип инструмента приобретается для домашнего пользования, то достаточно устройства, способного разогреваться до температуры в 1500°С. Этого достаточно для комфортной работы с мягкими припоями. Такого типа инструмент достаточно часто можно встретить у специалистов ювелирного дела. Инструмент применяется при восстановлении ювелирных украшений и их ремонта. Для профессионального пользования лучше всего приобрести инструмент, который способен разогревать пламя до 2000°С. Такие газовые горелки позволяют работать с твердыми припоями.

Наличие регулятора уровня пламени позволяет более точно выставлять температуру в процессе работы с различными материалами и припоями. Особенно полезным это приспособление становится при эксплуатации аппаратуры в процессе удаления старых покрытий и сваривания деталей.

https://youtu.be/edxT7ngR6yA

Тип пламени играет важную роль при выполнении горелкой различных операций. Существует несколько типов пламени паяльной горелки, работающей на газу. Карандашный тип пламени представляет собой узкий концентрированный поток, который предназначен для проведения точных работ. Чаще всего такое пламя используется в ювелирном деле.
Помимо этого пламени, существует пламенный поток типа «джамбо», который по своим качествам схож с карандашным типом, но более широкий. Существует так называемый вихревой пламенный поток, который удобно использовать для прогрева больших площадей изделия.

https://youtu.be/bF8fmZsmRjI

Помимо перечисленных узкоспециализированных типов пламени, существует форма пламени, которая носит название многоцелевой. Такой тип пламени используется при проведении большого количества операций, в которых не требуется нагрева детали до высоких температур.
